1. Kāda ir ASTM B725 standarta UNS N02201 (Niķeļa 201) metinātās caurules darbības joma un mērķis, un kā tas atšķiras no cauruļu standartiem, piemēram, ASTM B730?

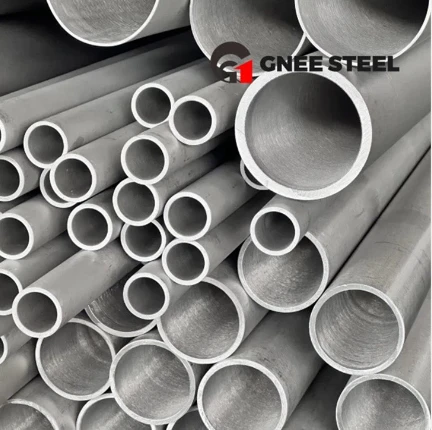

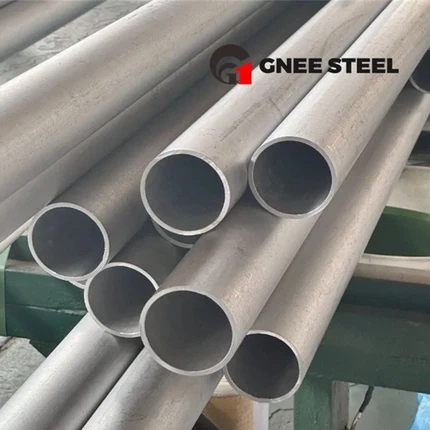

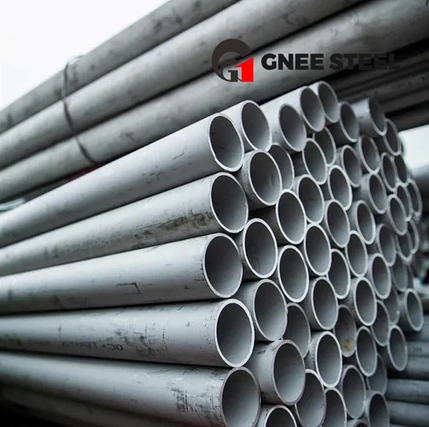

ASTM B725 ir standarta specifikācija metinātām caurulēm, kas izgatavotas no niķeļa sakausējuma UNS N02201 (pazīstams kā Nickel 201). Tās galvenais mērķis ir regulēt to cauruļu ražošanu, izmērus, mehāniskās īpašības un testēšanu, kas paredzētas spiedienam un korozijai izturīgiem lietojumiem, parasti ķīmiskajā procesā, naftas ķīmijas rūpniecībā un citos smagas rūpniecības apstākļos.
Galvenā atšķirība ir terminos "caurule" un "caurule", kā noteikts nozares konvencijā, kas ir atspoguļots atsevišķos standartos:
ASTM B725 (caurule):
Pielietojums: galvenokārt šķidruma transportēšanai zem spiediena. Tas ir paredzēts lielāka mēroga-procesa līnijām, pārsūtīšanas līnijām un sadales sistēmām.
Izmēru noteikšana: izmanto nominālā caurules izmēra (NPS) sistēmu un grafikus (piemēram, 10., 40., 80. grafiks). Šī sistēma standartizē konkrētā NPS ārējo diametru, un grafiks nosaka sienas biezumu.
Pielaides: izmēru pielaides parasti ir plašākas nekā mehāniskajām caurulēm, jo galvenā uzmanība tiek pievērsta spiediena integritātei un metināmībai cauruļu tīklā.
ASTM B730 (caurules):
Pielietojums: izmanto mehāniskiem lietojumiem, siltummaiņu caurulēm, instrumentu līnijām un vietās, kur precīzi izmēri ir būtiski piemērotībai un funkcionēšanai.
Izmēru noteikšana: izmanto faktisko ārējo diametru (OD) un sienas biezumu (piemēram, 1/2" OD x 0,065" siena).
Pielaides: ir daudz stingrākas izmēru pielaides attiecībā uz OD, ID un sienas biezumu, lai nodrošinātu konsekvenci apstrādē un montāžā.
Būtībā ASTM B725 caurule ir paredzēta "santehnikai" rūpnieciskā mērogā, savukārt ASTM B730 caurule ir paredzēta "komponentiem" un precīziem lietojumiem. Abi ir izgatavoti no viena izcila materiāla (niķelis 201 ar zemu -oglekļa saturu) un ir metināti, taču tie ir izstrādāti un kontrolēti dažādiem gala{5}}izmantojumiem.
2. Kad ķīmiskās apstrādes rūpnīcā jūs norādāt ASTM B725 niķeļa 201 metināto cauruli pāri izplatītākam nerūsējošajam tēraudam, piemēram, 316L?
Lēmumu izvēlēties ASTM B725 niķeļa 201 metināto cauruli, nevis ASTM A312 316L nerūsējošā tērauda cauruli, nosaka specifiskā korozīvā vide, jo īpaši, ja tiek izmantota kodīga viela un augsta temperatūra.
Norādiet Niķelis 201 (ASTM B725), ja:
Karstās, koncentrētas kaustiskās sodas (nātrija hidroksīda) apstrāde: šī ir primārā pielietošana. Nerūsējošais tērauds veido šķīstošu korozijas produktu karstā kaustiskā vidē, izraisot strauju vispārēju koroziju un, vēl bīstamāk, kaustisko sprieguma koroziju (SCC). Nickel 201 ir praktiski imūna pret šāda veida uzbrukumiem un veido stabilu aizsargplēvi, padarot to par nozares standartu kodīgo iztvaicētāju, pārvades līniju un uzglabāšanas sistēmu jomā.
Hlorīda{0}}noturīgā spriedzes korozijas plaisāšana (CISCC): 316 L ir ļoti jutīga pret plaisāšanu hlorīda jonu klātbūtnē, īpaši paaugstinātā temperatūrā. Niķeļa sakausējumi, kuru struktūra ir -centrēta kubiskā (FCC) struktūra, pēc būtības ir imūna pret hlorīda SCC. Procesa līnijām, kas apstrādā hlorīdu{5}}nesošās plūsmas vai piekrastes vidē, Nickel 201 nodrošina stabilu risinājumu.
Augstas-temperatūras apkalpošana halogēnās vidēs: niķelis 201 saglabā izcilu izturību pret koroziju, ko izraisa sausa fluora, broma un hlora iedarbība paaugstinātā temperatūrā, kur nerūsējošais tērauds tiktu ātri patērēts.
Ja termiskā stabilitāte ir kritiska: ļoti zemais oglekļa saturs UNS N02201 novērš karbīdu nogulsnēšanos pie graudu robežām, ilgstoši pakļaujoties temperatūrai no 800 °F līdz 1100 °F (427 grādi - 593 grādiem). Tas novērš "sensibilizāciju" un ar to saistīto pretkorozijas izturības zudumu — problēmu, kas noteiktos apstākļos var ietekmēt pat "L" kategorijas nerūsējošo tēraudu.
Izmantojiet 316 L, ja: vide ir saistīta ar spēcīgiem oksidējošiem skābēm (piemēram, slāpekļskābi) vai ekspluatācijas apstākļi ir viegli (piemēram, neitrālie hlorīdi zemā temperatūrā).
3. Kādi ir kritiskie soļi ASTM B725 caurules ražošanā un pēc-metināšanas šuvē, lai nodrošinātu tās veiktspēju korozijas apstākļos?
ASTM B725 metināto cauruļu eņģes kvalitāte un ilgmūžība ir atkarīga no kontrolēta ražošanas procesa, kurā galvenā uzmanība ir pievērsta metināšanas šuves integritātei-neapšaubāmi.
1. Formēšana un metināšana:
Process sākas ar auksti{0}}velmētu niķeļa 201 sloksni vai plāksni, kas tiek veidota cilindriskā formā.
Gareniskā šuve tiek savienota, izmantojot automātisko gāzes volframa loka metināšanas (GTAW/TIG) vai plazmas loka metināšanas (PAW) procesu. Šīs metodes nodrošina tīru, augstas kvalitātes-metinājumu ar precīzu kontroli.
Šajā posmā ļoti svarīgi ir izmantot inertās gāzes vairogu (argonu vai hēliju) gan metinātā savienojuma ārpusē, gan, īpaši, iekšpusē (aizmugurējā attīrīšana). Tas novērš oksidāciju un metināšanas saknes piesārņojumu, kas radītu vāju vietu korozijai.
2. Pēc-metināšanas termiskā apstrāde (PWHT):
Šis ir vissvarīgākais solis, lai nodrošinātu izturību pret koroziju. Visa caurule tiek pakļauta pilnai šķīduma atkausēšanai.
Caurule tiek uzkarsēta līdz temperatūrai, kas parasti ir no 1600 °F - 1750 °F (870 grādiem - 955 grādiem), tiek turēta, līdz viss šķērsgriezums ir vienāds, un pēc tam ātri atdzesē (bieži vien ar ūdens dzesēšanu).
PWHT mērķis:
Homogenizācija: izšķīdina visas sekundārās fāzes un homogenizē metinātā metāla mikrostruktūru un karstuma{0}}ietekmēto zonu (HAZ), padarot to ķīmiski un strukturāli līdzvērtīgu parastajam metālam.
Rekristalizācija: tā nojauc metinātās šuves lieto dendrītisko struktūru, aizstājot to ar smalku, vienādsgraudainu graudu struktūru.
Sprieguma samazināšana: tas novērš metināšanas radītos atlikušos spriegumus, kas ir ļoti svarīgi, lai ekspluatācijas laikā novērstu sprieguma korozijas plaisāšanu.
3. Pārbaude un pārbaude:
Metināšanas šuve ir 100% nesagraujoša testēta, parasti ar radiogrāfisko testu (RT) vai ultraskaņas testu (UT), lai nodrošinātu, ka tai nav defektu, piemēram, saplūšanas, porainības vai plaisu.
Caurule tiek pakļauta arī hidrostatiskajam vai pneimatiskajam testam, lai pārbaudītu tās spiediena{0}}spēju.
4. Kādas ir metinātas caurules (ASTM B725) izmantošanas praktiskās un ekonomiskās priekšrocības liela mēroga-kaustisko vielu pārvades sistēmā, salīdzinot ar bezšuvju cauruli (ASTM B161)?
Liela-diametra (piemēram, NPS 8 un augstāka) kaustiskā pārvades līnijām ASTM B725 metinātā caurule piedāvā ievērojamas priekšrocības salīdzinājumā ar tās bezšuvju ekvivalentu (ASTM B161), padarot to par dominējošo izvēli.
1. Izmaksu efektivitāte:
Tas ir vissvarīgākais faktors. Metinātais ražošanas process ir daudz efektīvāks, lai ražotu liela-diametra caurules. Tas izmanto plakanu-velmējumu, kuru ir lētāk ražot nekā masīvu kaltu un presētu sagatavi bezšuvju caurulēm. Rezultāts var būt izmaksu ietaupījums par 30-50% vai vairāk par metinātu cauruli, kas ir ievērojama summa projektā ar simtiem metru cauruļvadu.
2. Pieejamība un izpildes laiks:
Liela{0}}diametra bezšuvju cauruļu ražošanai ir nepieciešams masīvs, specializēts aprīkojums, un tas bieži vien ir sastrēgums. Metinātās caurules var izgatavot vienkāršāk un ilgākos nepārtrauktos garumos, tādējādi samazinot projekta izpildes laiku un mazāk lauka metinājumu.
3. Izcils un vienmērīgāks sienas biezums:
Ražošanas procesa dēļ bezšuvju caurule var ciest no ekscentriskuma{0}}sienu biezuma svārstībām ap apkārtmēru{1}}. Metināta caurule, kas veidota no vienāda biezuma loksnes, uzrāda izcilu sienu konsistenci. Tas nodrošina paredzamākus spiediena rādītājus un korozijas pielaides.
4. Virsmas apdare:
Metinātās caurules iekšējā virsma, kas iegūta no auksti velmētas -velmētas loksnes, parasti ir gludāka nekā bezšuvju caurules iekšējā virsma, kurai karstās ekstrūzijas procesā var būt raupjāka, "apelsīna- mizas" tekstūra. Gludāka virsma samazina berzes zudumus un ir mazāk pakļauta piesārņojumam vai plaisu korozijai.
Kad ir priekšroka bezšuvju (B161)?
Bezšuvju caurules parasti ir paredzētas:
Ļoti augsta spiediena{0}}pielietojumi, kur metināšanas šuves neesamība ir neapšaubāms drošības faktors.
Mazie diametri (NPS 2 un mazāki), kur izmaksu starpība samazinās vai mainās.
Lietojumprogrammas ar stingrām NDE prasībām, kuras ir vieglāk izpildīt ar viendabīgu{0}}šķērsgriezumu.
Lielākajai daļai kodīgo sistēmu pareizi ražotas un termiski apstrādātas ASTM B725 metinātās caurules veiktspēja ir pilnībā atbilstoša un ir racionālākā ekonomiskā izvēle.
5. Kā ASTM B725 Nickel 201 caurules veiktspēja augstas-temperatūras režīmā atšķiras no standarta Nickel 200, un kāpēc tas ir svarīgi?
Atšķirība starp Nickel 200 (UNS N02200) un Nickel 201 (UNS N02201) ir smalka pēc sastāva, taču tā būtiski ietekmē veiktspēju augstā temperatūrā, un tā ir skaidri atzīta ASTM B725 standartā.
Būtiskā atšķirība: oglekļa saturs
Niķelis 200 (UNS N02200): Oglekļa saturs ~0,08% maks.
Niķelis 201 (UNS N02201): Oglekļa saturs ~0,02% maks.
Augstas{0}}temperatūras fenomens: grafitizācija
Temperatūrā diapazonā no 800 °F līdz 1100 °F (427 °F līdz 593 °F) ogleklim cietā niķeļa šķīdumā ir tendence izgulsnēties. Nikel 200 ar lielāku oglekļa saturu šis ogleklis izgulsnējas kā brīvs grafīts pie graudu robežām.
Grafitizācijas sekas:
Trausls: Nepārtrauktais grafīta tīkls pie graudu robežām darbojas kā perforācija, ievērojami samazinot materiāla elastību un triecienizturību. Metāls var kļūt trausls un pakļauts plaisāšanai mehāniskā vai termiskā trieciena ietekmē.
Korozijas izturības zudums: Grafitizētais slānis pie graudu robežām ir ļoti jutīgs pret koroziju, radot ceļu ātrai iekļūšanai.
Kāpēc Nickel 201 (ASTM B725) ir izcils pakalpojumu sniegšanai augstā temperatūrā:
Stingri ierobežojot oglekļa saturu līdz 0,02% maksimumam, niķelis 201 krasi samazina grafīta veidošanai pieejamā oglekļa daudzumu. Tas novērš vai vismaz ievērojami aizkavē trausluma procesu.
Lietojumprogrammas kritiskums:
Tas padara ASTM B725 niķeļa 201 cauruli par obligātu izvēli:
Kaustiskie iztvaicētāji: kur temperatūra var viegli pārsniegt grafitizācijas diapazonu.
Augstas{0}}temperatūras halogēna vai fluora gāzes vadi.
Jebkura procesa līnija, kurā caurule nepārtraukti apkalpos 800 °F - 1100 grādu F diapazonā.
Standarta niķeļa 200 izmantošana šajos lietojumos izraisītu pakāpenisku, neparedzamu mehāniskās integritātes un izturības pret koroziju zudumu, kas varētu izraisīt katastrofālu atteici. Tāpēc zemas-oglekļa pakāpes UNS N02201 noteikšana ir būtisks projektēšanas lēmums, lai nodrošinātu uzticamību augstā-temperatūras apstākļos.
