Inconel 625 ASTM B444 bezšuvju cauruleir niķeļa-hroma-molibdēna-niobija sakausējuma cauruļveida izstrādājums, kas apzīmēts kāUNS N06625(W.Nr.2.4856), ražots pēc ASTM B444 bezšuvju caurulēm un caurulēm, ko izmanto aviācijas un kosmosa šķidruma transportēšanai, strukturālajiem cauruļvadiem un dzinēja perifērijas sistēmām. Tas apvieno vismaz 58% niķeļa matricas ar 20–23% hroma, 8–10% molibdēna un 3,15–4,15% niobija, nodrošinot hlorīda punktveida pretestību (PREN ~ 47,5), oksidācijas izturību līdz 980 grādiem un stiepes izturību līdz 827 MPa} aukstā darba apstākļos. Šajā rokasgrāmatā ir apskatīta 1. un 2. pakāpes atlase, izmēru pieejamība, NDT pārbaudes prasības, metināšanas procedūras un sertifikācijas kontrolsaraksti, lai palīdzētu aviācijas un kosmosa iepirkumu inženieriem pieņemt pārdomātus lēmumus par piegādi.
Pieprasiet ASTM B444 Aerospace Tube piedāvājumu un NDT ziņojumu paketi
Kas ir Inconel 625 ASTM B444 bezšuvju caurule?
ASTM B444ir standarta specifikācija bezšuvju caurulēm un caurulēm no niķeļa-hroma-molibdēna-kolumbija (Ni-Cr-Mo-Cb) sakausējuma, kas attiecas uz UNS N06625 divās kategorijās.Inconel 625ir Special Metals Corporation tirdzniecības nosaukums šim sakausējumam; vispārējais apzīmējums ir UNS N06625. Viengabalains ražošanas ceļš (ekstrūzija + aukstā stiepšana/aukstā vilkšana, bez garenvirziena metināšanas šuves) ir ļoti svarīgs aviācijas un kosmosa lietojumos, kur ir obligāta konstrukcijas integritāte bez metināšanas-šuves- un vienmērīga graudu struktūra.
Sakausējums ir ciets, -ar šķīdumu stiprināts -, tam nav nepieciešama nokrišņu-termiskā apstrāde. Tas tiek piegādāts -atlaidinātā stāvoklī (1093 grādi / 2000 grādi F) vai auksti{7}}apstrādāts, gatavs ražošanai.Vai Inconel ir niķeļa sakausējums?
Jā - ar 58% vai lielāku niķeļa saturu Inconel 625 ir īsts uz niķeļa-bāzēts supersakausējums. Tā stiprumu nodrošina Ni-Cr-Mo-Nb matrica un karbīda nokrišņi pie graudu robežām, nevis gamma-sākotnējās vai gamma-dubultās{10}}fāzes. Tas padara to vienkāršāku nekā ar nokrišņiem{12}}rūdīto šķirņu, piemēram, Inconel 718, izgatavošanu.
Inconel 625 ASTM B444: 1. pakāpes un 2. pakāpes atlase
ASTM B444 norāda divus piegādes nosacījumus. Izvēle starp 1. un 2. pakāpi ir pirmais lēmums, kas jāpieņem aviācijas un kosmosa iepirkumu inženierim, jo tas tieši ietekmē spiediena reitingu, formējamību un sertifikācijas ceļu:
| Parametrs | 1. klase (aukstā-darba) | 2. klase (atlaidināts šķīdums) |
|---|---|---|
| Stāvoklis | celms-cietināts (aukstā-samazināts) | Šķīdums atkvēlināts 1093 grādos, gaiss/ūdens atdzesēts |
| Stiepes izturība, min | 827 MPa (120 ksi) | 655 MPa (95 ksi) |
| Ražas stiprums (0,2%), min | 415 MPa (60 ksi) | 310 MPa (45 ksi) |
| Pagarinājums 50 mm, min | 30% | 30% |
| Cietība (tipiska) | 25–35 HRC | Mazāks vai vienāds ar 20 HRC (~95 HRB) |
| Labākais priekš | Augsta spiediena{0}}šķidruma transportēšanas līnijas | Intensīvu detaļu formēšana, locīšana, -metināšana |
| Aviācijas un kosmosa lietošanas gadījums | Dzinēja degvielas un hidrauliskās līnijas, augstspiediena{0}}kanāli | Izplūdes apvalki, konstrukcijas kanāli, kronšteini |
| Pēc-metināšanas termiskā apstrāde | Nav nepieciešams | Nav nepieciešams |
Atlases noteikums:Ja caurule izgatavošanas laikā tiks saliekta, uzliesmota vai plaši metināta, norādiet 2. pakāpi (atlaidināta), lai nodrošinātu maksimālu elastību. Ja caurule tiek izmantota kā-augstspiediena-tiešajiem skrējieniem, norādiet 1. pakāpi (aukstā{5}}apstrāde), lai iegūtu augstāku izturības un spiediena novērtējumu. Abas kategorijas atbilst ASTM B444 ķīmiskā sastāva prasībām identiski.
Iegūstiet 1. pakāpes/2. pakāpes atlases diagrammu un cenu salīdzinājumu
Inconel 625 ASTM B444 ķīmiskais sastāvs
TheInconel 625 ķīmiskais sastāvspēc ASTM B444 ir identisks gan 1., gan 2. klasei. Specifikācijās tiek kontrolēti piemaisījumu līmeņi (P, S) līdz mazākam vai vienādam ar 0,015%, lai novērstu karstu īsumu ekstrūzijas un metināšanas laikā:
| Elements | ASTM B444 diapazons (%) | Metalurģijas funkcija |
|---|---|---|
| Niķelis (Ni) | Lielāks vai vienāds ar 58,0 | FCC matrica; SCC imunitāte |
| Hroms (Cr) | 20.0–23.0 | Pasīvā Cr&sub2;O&sub3; plēve; oksidācijas izturība līdz 980 grādiem |
| Molibdēns (Mo) | 8.0–10.0 | Izturība pret urbumu un plaisu koroziju; PREN stimuls |
| Niobijs+Ta (Nb+Ta) | 3.15–4.15 | MC karbīda stabilizācija; sensibilizācijas novēršana |
| Dzelzs (Fe) | Mazāks vai vienāds ar 5,0 | Kontrolēts atlikums; fāzes stabilitāte |
| Ogleklis (C) | Mazāks vai vienāds ar 0,10 | Zems oglekļa saturs metināmībai |
| Mangāns (Mn) | Mazāks vai vienāds ar 0,50 | Deoksidētājs; karstā-apstrādājamība |
| Silīcijs (Si) | Mazāks vai vienāds ar 0,50 | Deoksidētājs; ierobežota, lai novērstu trauslumu |
| Fosfors (P) | Mazāks vai vienāds ar 0,015 | Stingrs piemaisījums; novērš karstu plaisāšanu |
| Sērs (S) | Mazāks vai vienāds ar 0,015 | Stingrs piemaisījums; novērš karstumu |
| Alumīnijs (Al) | Mazāks vai vienāds ar 0,40 | Oksidācijas līdzeklis |
| Titāns (Ti) | Mazāks vai vienāds ar 0,40 | Nepilngadīga; oglekļa savācējs |

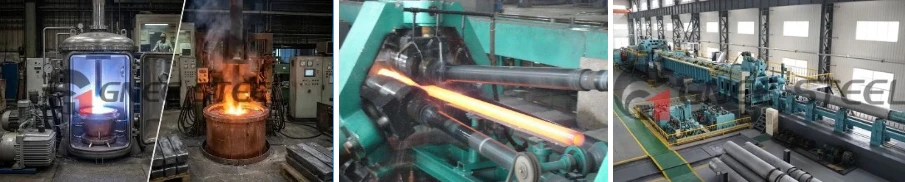

Aviācijas un kosmosa gāzes turbīnas bezšuvju caurules Inconel 625 ražošanas process
Aviācijas un kosmosa gāzturbīnu apkalpošanai Inconel 625 bezšuvju caurule ievēro stingru daudzpakāpju precīzas ražošanas darbplūsmu ar divu vakuuma kausēšanu, lai atbilstu AMS un ASTM B444 prasībām.
- VIM+VAR dubultā vakuumkausēšana un lietņu liešanaAugstas -tīrības pakāpes niķelis, hroms, molibdēns un niobija izejvielas tiek izkausētas, izmantojot vakuuma indukcijas kausēšanu (VIM), pēc tam pārkausējot, izmantojot vakuuma loka pārkausēšanu (VAR). Šī dubultā kausēšanas metode samazina gāzu piemaisījumus un segregācijas, nodrošinot vienmērīgu mikrostruktūru, kas ir būtiska gāzturbīnas augstai temperatūrai. Izkausētais sakausējums sacietē blīvos lietņos.
- Sagatavju sagatavošanaLietie iziet cauri kalšanai, virsmas lobīšanai, zāģēšanai un centra urbšanai. Visi virsmas defekti tiek pilnībā noņemti, un dobie sagataves tiek apstrādātas ar precīzu izmēru pielaidi pirms karstās formēšanas.
- Karstā ekstrūzijaIepriekš uzkarsētas dobās sagataves tiek izspiestas caur precīzām presformām, veidojot mātes bezšuvju cauruļu apvalkus. Karstā ekstrūzija rada nepārtrauktu graudu plūsmu ap caurules apkārtmēru, novēršot metināšanas šuves vājumu, kas nepieciešams augstspiediena gāzturbīnu ķēdēm.
- Aukstā pilgerēšana un izmēru noteikšanaVairāku -pakāpju aukstā pilgerēšana samazina ārējo diametru un sieniņu biezumu līdz galīgajiem izmēriem, panākot stingru sienas toleranci. Šis solis uzlabo graudu struktūru un palielina izmēru precizitāti aviācijas un kosmosa precīzijas caurulēm.
- Kontrolēta šķīduma atkausēšana un iztaisnošanaCaurules tiek pakļautas šķīduma atkvēlināšanai (1. pakāpes/2. pakāpes termiskā apstrāde atbilstoši ASTM B444), lai mazinātu formēšanas stresu un pielāgotu augstas -temperatūras šļūdes veiktspēju. Rotācijas iztaisnošana kontrolē caurules taisnumu, lai atbilstu kosmosa specifikācijām.
- Pilna NDT pārbaude un galīgā apdareKatrai caurulei tiek veikta 100% nesagraujošā pārbaude: ultraskaņas pārbaude, virpuļstrāvas pārbaude un PMI pozitīva materiāla identifikācija. Virsmas kodināšana, pulēšana un izmēru pārbaude tiek pabeigta pirms materiāla pārbaudes sertifikācijas un iepakošanas.
Inconel 625 ASTM B444 bezšuvju caurule aviācijas un kosmosa izmēru pieejamība un pielaides
ASTM B444 caurules tiek ražotas atbilstoši ASTM B829 (vispārīgās prasības) un ASME B36.19M izmēru pielaidēm. Aviācijas un kosmosa lietojumiem pircēja zīmējumā var norādīt stingrākas pielaides (piemēram, WT ±10% pret standarta ±12,5%). Kopējie kosmosa ražošanas izmēri ietver:
| OD diapazons | Sienas biezuma diapazons | Tipisks kosmosa lietojums |
|---|---|---|
| 6,35 mm (1/4 collas) | 0,5–1,65 mm | Instrumentu līnijas, sensoru caurules |
| 12,7 mm (1/2 collas) | 0,89–2,77 mm | Hidrauliskā šķidruma transportēšanas līnijas |
| 19,05 mm (3/4 collas) | 1,24–3,96 mm | Degvielas padeves līnijas, atgaisošanas vadi |
| 25,4 mm (1 colla) | 1,65–5,54 mm | Eļļošanas līnijas, dzesēšanas šķidruma cilpas |
| 38,1–60,3 mm (1,5–2 collas) | 2,77–8,74 mm | Dzinēja perifērijas dzesēšanas kanāli |
| 76,2–168,3 mm (3–6 collas) | 3,96–15,09 mm | Izplūdes apvalki, vilces reversora kanāls |
Garums:Nejauši garumi 4–7 m; pieejami fiksēti garumi un piegriezti-pēc-izmēra.Beigu apdare:Kvadrātveida griezums, atzarojums vai slīpums metināšanai.Virsma:Aukstās vilkšanas -OD var norādīt uz Ra Mazāks vai vienāds ar 1,6 µm; elektropulēts līdz Ra Mazāks vai vienāds ar 0,4 µm, lai nodrošinātu farmaceitiskās kvalitātes tīrību, ja nepieciešams.
Pieprasiet pilnu NDT pārskata paketi un MTC paraugu
Inconel 625 aerospace Tube Key korozija un augsta{1}}temperatūras veiktspēja
Aviācijas un kosmosa servisā Inconel 625 caurulei ir jāiztur termiskā cikliskums, deggāzes iedarbība un hlorīdus saturoša vide (atsaldēšanas sāļi, jūras atmosfēra). Tālāk esošajā tabulā ir novērtēta veiktspēja ar vērtējumu zvaigznītēs:
| Vide | Vērtējums | Piezīmes |
|---|---|---|
| Hlorīda bedres (jūras atmosfēra) | ★★★★★ | CPT >90 grādi; imunitāte apkārtējā vidē |
| Sprieguma korozijas plaisāšana (Cl− + H&sub2;O) | ★★★★★ | Imūns visās praktiskajās temperatūrās |
| Oksidācija (gaiss, nepārtraukta) | ★★★★★ | Mērogošanas ierobežojums 980 grādi ; drošs konstrukcijas pakalpojums Mazāks vai vienāds ar 650 grādiem |
| Deggāze (reaktīvās degvielas izplūdes gāze) | ★★★★☆ | Labs līdz 650 grādiem; sulfidācijas risks, ja degviela ar augstu -sēra saturu |
| Termiskais nogurums (ciklisks 200–650 grādi) | ★★★★☆ | Lieliski; FCC matrica ir izturīga pret plaisāšanu |
| Hidrauliskā šķidruma/degvielas saderība | ★★★★★ | Inerts; nenoārdās MIL{0}}PRF-7808/23699 eļļās |
Kad izmantot Inconel 625 B444 cauruli aviācijā:Degvielas un hidrauliskā šķidruma caurules, kas darbojas -50 grādi līdz 650 grādi ; izplūdes gāzu kanāli, kur vienlaikus pastāv oksidēšanās un termiskais cikls; jūras-videi pakļautas sastāvdaļas gaisa kuģos, kas atrodas uz pārvadātāja; dzinēja perifērijas dzesēšanas caurules karstās sekcijas ārējā apvalkā.
Kad NEIZMANTOT Inconel 625 kosmosa jomā:Turbīnas lāpstiņas vai disku lietojumos, kam nepieciešama slodzes -nestspēja virs 650 grādiem -, izmantojiet Inconel 718 (nogulsnēšanas-cietināts, šļūde{5}}plīsums līdz 700 grādiem) vai Inconel 617 (cietais-šķīdums, 950 grādos). Rotējošiem komponentiem, kam nepieciešama īpaši augsta īpatnējā stiprība, kaltas vai pulverveida{12}}metalurģijas supersakausējumi (Rene 95, U720Li) ir pareizā izvēle.
Inconel 625 aerospace cauruļu metināšanas un izgatavošanas vadlīnijas
Inconel 625 ASTM B444 caurulei ir lieliska metināmība - bez iepriekšējas uzsildīšanas, pēc-metināšanas termiskās apstrādes un nav nepieciešams nokrišņu-sacietēšanas cikls. Tā ir būtiska priekšrocība salīdzinājumā ar Inconel 718 ražošanas efektivitātes ziņā. Galvenās vadlīnijas kosmosa ražošanai:
- Metināšanas process:Aviācijas un kosmosa cauruļu savienojumiem priekšroka tiek dota GTAW (TIG). Izmantojiet impulsa DCEN ar 2% torija vai lantanāta volframa elektrodu. GMAW ir pieņemams ne-kritiskām locītavām.
- Pildījuma metāls: ERNiCrMo-3(AWS A5.14) atbilstošā uzpildes stieple, diametrs 0,8–1,6 mm. Atšķirīgām šuvēm ar 316L vai oglekļa tēraudu, ERNiCrMo-3 joprojām ir vēlamā pārleģētā pildviela.
- Nav priekšsildīšanas:Neuzkarsē. Interpass temperatūrai jāpaliek zem 150 grādiem. Izmantojiet kontakta termopāra verifikāciju starp caurlaidēm.
- Kopīga sagatavošana:60–70 grādu V-rieva, 1–2 mm saknes virsma, 2–3 mm sakņu sprauga pilnīgai-iekļūšanas-vienpuses šuvēm.
- Iztīrīt:Uzturiet tīra argona ID iztīrīšanu (O&sub2;<0.03%) during root welding. Flow rate 5–10 L/min until root pass reaches 3 mm minimum thickness.
- Liekšana:Aukstās lieces minimālais rādiuss 3 × OD 2. pakāpei (atlaidināts); 5×OD 1. pakāpei (auksti-apstrādāts) bez starpposma spriedzes mazināšanas.
- Apstrāde:Lai ātri strādātu,{0}}sacietēšanā ir nepieciešams ass pozitīvs-karbīda instruments, zems virsmas ātrums (30–45 m/min) un bagātīga eļļošana, lai novērstu žāvēšanu.
- Kodināšana un pasivēšana:Noņemiet metināšanas karstuma nokrāsu ar 20–25% HNO&sub3; + 3–5% HF 40 grādos 15–30 minūtes; neitralizēt un rūpīgi izskalot.
Lai iegūtu pilnu Inconel 625 ASTM B444 cenrādi, krājumu sarakstu vai tehnisko datu lapu, sazinieties ar mums jau šodien. Rūpnīcas-tiešās cenas, bez starpnieka uzcenojuma, pilna EN 10204 sertifikācija un piegāde visā pasaulē.
Kāpēc izvēlēties mūs par savu piegādātāja partneri
Kā speciālistsNiķeļa bāzes sakausējumsražotājs un eksportētājs ar plašu nozares pieredzi un pierādītu eksporta rekordu uz vairāk nekā 40 valstīm, mūsu Inconel 625 ASTM B444 bezšuvju cauruļu piegādes iespējas ietver:
- Noliktavā:Inconel 625 B444 bezšuvju caurule standarta kosmosa izmēros, gatava tūlītējai nosūtīšanai no mūsu noliktavām.
- Pilna NDT iespēja:Mājas ET, UT, hidrostatiskās, PMI un OES spektrometrijas iekārtas-; katra piegādātā caurule ar pilnu NDT ziņojumu atbilstoši ASTM B444/B829.
- Materiāla sertifikācija:LV 10204 3.1 / 3.2 MTC ar trešās-puses pārbaudi, ko veic SGS, BV vai TÜV, kas ir pieejama pēc pieprasījuma. Graudu lieluma un iekļaušanas pārskati kosmosa{4}}kritiskajām programmām.
- Pielāgota apstrāde:Siltummaiņu komplektu griešana līdz fiksētam garumam, slīpēšana, aukstā locīšana, uzlocīšana, elektropulēšana un U{0}}locīšana.
- Eksporta iepakojums:Jūrai piemēroti koka futrāļi ar plastmasas gala vāciņiem, rūsas{0}}inhibitoru VCI papīru un desikantu; FCL vai LCL sūtījums pa jūru, gaisu vai aviopārvadājumu{1}}ātrais kravas sūtījums atbilstoši klienta steidzamībai.
- 24 stundu tehniskais atbalsts:Mūsu metalurģijas inženieri 24 stundu laikā pēc pieprasījuma sniedz materiālu izvēles norādījumus, konsultācijas par 1. un 2. pakāpi, metināšanas procedūru specifikācijas (WPS) un korozijas{2}}datu konsultācijas.
Ražošanas līniju aprīkojums un produktu testēšana
FAQ:
J: Kāda ir atšķirība starp ASTM B444 un ASTM B704/B705?
A: ASTM B444 vākibezšuvjuUNS N06625 caurule un caurule, kas ražota ar ekstrūzijas un aukstās -vilkšanas metodi bez gareniskās metināšanas šuves. ASTM B704 vākimetinātascaurule, un ASTM B705 aptver metinātas caurules. Aviācijas un kosmosa lietojumos bezšuvju (B444) ir norādīts gandrīz tikai tāpēc, ka tas novērš metināšanas -šuves-atteices risku un nodrošina vienmērīgu graudu struktūru un mehāniskās īpašības visos virzienos.
J: Kādu temperatūru Inconel 625 B444 caurule var izturēt kosmosa apkalpošanā?
A: Inconel 625 B444 caurule ir paredzēta nepārtrauktai konstrukcijas darbībai no -196 grādiem līdz 650 grādiem. Tas iztur oksidēšanos gaisā līdz 980 grādiem, bet slodzes-nestspēja un šļūdes{10}}pārrāvuma izturība samazinās virs 650 grādiem. Ja konstrukcija pārsniedz šo robežu, ir jāapsver nokrišņu{12}}cietināts Inconel 718 vai Inconel 617 cietais šķīdums.
J: Kuru ASTM B444 klasi man vajadzētu norādīt aviācijas un kosmosa degvielas padevei?
A: Aviācijas degvielas un hidrauliskā šķidruma transportēšanas līnijām,1. klase (aukstā-apstrāde)parasti tiek norādīts, jo tas nodrošina augstāku stiepes izturību (827 MPa min) un tecēšanas robežu (415 MPa min), nodrošinot plānākas sienas un vieglāku svaru ar tādu pašu spiediena rādītāju. Ja caurulei uzstādīšanas laikā ir nepieciešams ievērojams saliekums vai uzplaiksnījums, elastīgumam var dot priekšroku 2. pakāpei (atlaidināta), un spiediena reitings tiek pārrēķināts zemākai tecēšanas robežai.
J: Vai Inconel 625 B444 caurule ir metināma bez pēc-metināšanas termiskās apstrādes?
A: Jā. Inconel 625 ir ciets -šķīdumu stiprināts sakausējums ar zemu oglekļa saturu (mazāk nekā vai vienāds ar 0,10%) un niobija stabilizāciju (3,15–4,15%). Tas novērš sensibilizāciju un starpkristālu koroziju pēc metināšanas. Nav nepieciešama priekšsildīšana un pēc-metināšanas šķīduma apstrāde. Izmantojiet ERNiCrMo-3 (AWS A5.14) pildvielu metālu. Interpass temperatūrai jābūt zem 150 grādiem.
J. Kāds NDT ir obligāts aviācijas -klases B444 mēģenei?
A: Virpuļstrāvas pārbaude (ET) saskaņā ar ASTM E426 un ultraskaņas pārbaude (UT) saskaņā ar ASTM E213 ir obligāta kosmosa lietojumiem. PMI (ASTM E1621) un OES spektrometrija (ASTM E3047) pārbauda ķīmisko sastāvu. Spiediena{7}}apkalpošanas caurulēm ir nepieciešama hidrostatiskā pārbaude (ASTM E1003). Kritiskām programmām var būt nepieciešami grauda izmēra (ASTM E112) un nemetāla iekļaušanas (ASTM E45) ziņojumi.
J: Kā Inconel 625 atšķiras ar Inconel 718 kosmosa caurulēm?
A: Inconel 625 ir nostiprināts ar cietu -šķīdumu (nav nepieciešama novecošana), kas piedāvā izcilu izturību pret koroziju (augstāks Mo saturs, PREN 47.5) un vienkāršāku izgatavošanu (nav pēc-metināšanas termiskās apstrādes). Inconel 718 ir nokrišņu -cietināts, piedāvājot lielāku stiepes izturību (1240+ MPa vecināts pret 827 MPa auksti-apstrādāts 625) un labāku šļūde{11}}plīsumu virs 650 grādiem. Šķidruma pārvadei un cauruļvadiem, kuru leņķis ir mazāks par vai vienāds ar 650 grādiem, priekšroka tiek dota Inconel 625. Rotējošām vai{17}}nesošajām daļām virs 650 grādiem Inconel 718 ir pareizā izvēle. Theatšķirība starp Inconel un Incoloyir arī būtisks: Inconel 625 ir niķeļa{1}}matrica (lielāka vai vienāda ar 58% Ni), savukārt Incoloy markas, piemēram, 825, ir izgatavotas uz dzelzs- bāzes ar mazāku niķeļa saturu.
J: Kādi izmēri un MOQ ir pieejami kosmosa B444 caurulei?
A: Standarta kosmosa izmēri ir no 6,35 mm (1/4 collas) līdz 168,3 mm (6 collas) OD, ar sienu biezumu no 0,5 mm līdz 15 mm. Garumi ir pieejami nejaušā (4–7 m) vai fiksētā garumā. Pēc pasūtījuma var izgatavot ne-standarta izmērus un stingrus{12}}pielaides griezumus. Sazinieties ar mums, lai uzzinātu jūsu izmēru prasības un programmas daudzumu, lai saņemtu pielāgotu piedāvājumu.
