Kā pircējam pēc saņemšanas jāpārbauda Incoloy 800 bezšuvju caurules kvalitāte?

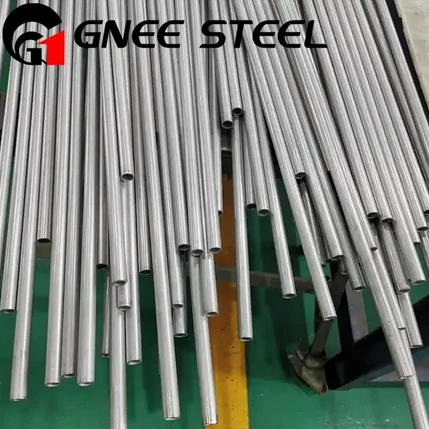

Q1: Kā tiek ražota Incoloy Alloy 800 bezšuvju caurule un ar ko tā ir labāka par metinātajām caurulēm kritiskiem lietojumiem?

A:Incoloy Alloy 800 bezšuvju caurule tiek ražota bez garenvirziena metināšanas šuves, piedāvājot raksturīgās integritātes priekšrocības augsta-spiediena, augstas-temperatūras un korozīva šķidruma apkalpošanai. Ražošanas procesā cieta sagatave tiek pārveidota par dobu cauruli, izmantojot karsto apstrādi un auksto apdari.

Ražošanas process – bezšuvju caurule:

Kāpēc bezšuvju caurules ir labākas par metinātām caurulēm kritiskiem lietojumiem:

Metinātās šuves neesamība — būtiska priekšrocība:

Bezšuvju caurulē nav:

Siltuma-ietekmētā zona (HAZ) ar mainītu mikrostruktūru

Metināt metālu ar dažādu sastāvu (ja izmanto pildvielu)

Atlikušais spriegums no metināšanas termiskā cikla

Sapludināšanas, porainības vai zemāka griezuma risks

Sensibilizācija (hroma karbīda nogulsnēšanās) no metināšanas

Kāpēc tas ir svarīgi:

Aukstās vilkšanas priekšrocības (salīdzinājumā ar tikai karsto apdari):

Aukstā vilkšana (vairākas kārtas ar starpatlaidināšanu) rada:

Bezšuvju caurules specifikācija:

Bezšuvju caurule, Incoloy 800 (UNS N08800), ASTM B407, 4" NPS, Schedule 40S, auksti stiepta, šķīduma atkvēlināta un spilgti atkvēlināta, 100% ultraskaņas tests atbilstoši ASTM E213. Katra caurule pārbaudīta hidrostatiski. Mill Test Reports pēc EN 3.10.4 Type Test Reports.

Kopsavilkums:Incoloy Alloy 800 bezšuvju caurule tiek ražota ar rotējošu caurduršanu vai cietas sagataves ekstrūzijas palīdzību, kam seko aukstā vilkšana un šķīduma atkausēšana. Metināšanas šuves neesamība nodrošina izcilu integritāti augsta-spiediena, augstas-temperatūras, ūdeņraža, skābās gāzes, kodolenerģijas un īpaši-tīriem lietojumiem. Lai gan tas ir dārgāks nekā metinātās caurules, bezšuvju caurules ir vēlamā un bieži vien obligāta izvēle kritiskiem pakalpojumiem.

---

Q2: Kādas ir galvenās ASTM specifikācijas Incoloy 800 bezšuvju caurulēm, un kā tās atšķiras?

A:Vairākas ASTM specifikācijas attiecas uz Incoloy 800 bezšuvju caurulēm, katra ir pielāgota konkrētiem lietojumiem un izmēru diapazoniem. Pareizas specifikācijas izvēle nodrošina, ka caurule atbilst nepieciešamajām izmēru pielaidēm, testēšanai un kvalitātes līmeņiem.

Galvenās bezšuvju Incoloy 800 caurules specifikācijas:

Detalizēts salīdzinājums — B407 pret B163:

Kad norādīt B407 (caurule):

Galvenās procesa līnijas ķīmiskajās rūpnīcās vai rafinēšanas rūpnīcās

Augstas{0}}temperatūras krāsns cauruļvadi (pudeles, kolektori)

Tvaika līnijas elektroenerģijas ražošanā

Vispārējs šķidruma transports, kur NPS izmēri ir standarta

ASME B31.3 procesa cauruļvadu sistēmas

Kad norādīt B163 (caurule):

Korpusa{0}}un-cauruļu siltummaiņi (caurules pusē)

Kondensatori un dzesētāji

Instrumentācijas līnijas

Lietojumprogrammas, kurās nepieciešama stingra OD pielaide cauruļu -līdz-caurules loksnes velmēšanai

Mazie diametri (<3" OD)

ASME SB apzīmējumi:

SB407ir ASME katlu un spiedtvertņu koda ekvivalents ASTM B407

SB163ir ASME ekvivalents ASTM B163

ASME kodiem{0}}apzīmogotiem kuģiem vai cauruļvadu sistēmām norādiet SB, nevis ASTM

Papildu specifikācijas (pievienojiet, ja nepieciešams):

Pasūtīšanas piemērs – siltummaiņa caurules (B163):

Bezšuvju caurule, Incoloy 800 (UNS N08800), ASTM B163, 19,05 mm OD × 1,65 mm siena × 6000 mm garums. Šķīduma atkausēta, spilgti rūdīta apdare, 100% virpuļstrāva pārbaudīta atbilstoši ASTM E571. Izlīdzināšanas un atloku pārbaude atbilstoši B163. Hidrostatiskais tests līdz 15 MPa. Dzirnavu testa ziņojumi atbilstoši EN 10204 tipam 3.1.

Pasūtīšanas piemērs — procesa caurule (B407):

Bezšuvju caurule, Incoloy 800 (UNS N08800), ASTM B407, 6" NPS, grafiks 40S, šķīduma atkvēlināta un kodināta, 6000 mm garums . 100% ultraskaņas tests atbilstoši ASTM E213. Hidrostatiskais tests līdz 10 MPa. Katra caurule 1. PMI pārbaudīta. 0 Tips 1 PMI.

Izplatīta kļūda — B163 izmantošana lieliem diametriem:

B163 nav piemērojams caurulēm, kuru ārējais diametrs pārsniedz 3 collu. 4 collu NPS un lielākām ir jāizmanto B407. Un otrādi, B407 pielaides var būt pārāk brīvas, lai siltummaiņos precīzi velmētu cauruli{7}}līdz -caurules loksnei.

Kopsavilkums:ASTM B407 ir pareizā specifikācija Incoloy 800 bezšuvju caurulēm standarta NPS izmēros (1/8" līdz 12") vispārējam procesam un augstas temperatūras cauruļvadiem. ASTM B163 tiek izmantots mazāka-diametra (mazāks par vai vienāds ar 3 collu) siltummaiņa un kondensatora caurulēm, kurām nepieciešama stingrāka pielaide un īpaša virsmas apdare. ASME koda lietojumiem izmantojiet SB407 vai SB163. Papildu NDE, korozijas un cietības testi ir jānorāda, pamatojoties uz ekspluatācijas apstākļiem.

---

Q3: Kādi ir Incoloy 800 bezšuvju cauruļu tipiskie lietojumi un nozares?

A:Incoloy 800 bezšuvju caurules ir paredzētas nozarēs, kurās nepieciešama augsta temperatūras izturība, oksidācijas izturība, hlorīda SCC noturība un mērena izturība pret koroziju. Viengabalaina konstrukcija ir būtiska kritiskiem, augsta-spiediena vai cikliskiem pakalpojumiem.

Galvenās nozares un lietojumi:

1. Ķīmiskā un naftas ķīmijas apstrāde

2. Enerģijas ražošana

3. Termiskā apstrāde un metālapstrāde

4. Nafta un gāze (augšup un vidustecē)

5. Farmācija un pārtikas pārstrāde

Kāpēc bezšuvju funkcija ir obligāta daudzās no šīm lietojumprogrammām:

Temperatūras{0}}atlases ceļvedis:

Gadījuma piemērs — SMR Pigtail (labs pielietojums):

Situācija:Tvaika metāna reformatora izplūdes sprauga, 800 grādi, 25 bāri, H₂ + CO atmosfēra

Prasība:Augsta šļūdes izturība, izturība pret karburāciju, bezšuvju (nav metināšanas augsta{0}}sprieguma zonā)

Izlase:Incoloy 800H (N08810) bezšuvju caurule, ASTM B407, 2 collu NPS Sch 80

Rezultāts:Sasniegts 10+ gadu dizaina kalpošanas laiks

Gadījuma piemērs — tīrs farmaceitiskais tvaiks (labs pielietojums):

Situācija:Augstas -tīrības pakāpes tvaika sadale, 185 grādi, 10 bar

Prasība:Nav piesārņojuma, gluda iekšējā virsma, nav metinājuma lodītes

Izlase:Incoloy 800 (N08800) bezšuvju caurule, ASTM B407, spilgti rūdīta iekšējā virsma

Rezultāts:Izieta validācija, nav daļiņu izdalīšanās

Kopsavilkums:Incoloy 800 bezšuvju caurule ir svarīga loma ķīmiskajā, enerģētikas, termiskās apstrādes, naftas un gāzes un farmācijas nozarēs, kur temperatūra svārstās no kriogēnas līdz 815 grādiem, spiediens ir augsts un metināšanas šuvju bojājuma sekas ir nepieņemamas. Bezšuvju konstrukcija nodrošina raksturīgu integritāti, ko metinātās caurules nevar atbilst šiem prasīgajiem lietojumiem.

---

4. jautājums. Kā Incoloy 800 bezšuvju caurule atšķiras no nerūsējošā tērauda 316 L bezšuvju caurulēm, kas paredzētas augstas-temperatūras un korozijas iedarbībai?

A:Inženieri bieži salīdzina Incoloy 800 ar 316L nerūsējošo tēraudu, jo abi ir austenīta un pieejami kā bezšuvju caurules. Tomēr to veiktspēja ievērojami atšķiras paaugstinātā temperatūrā un īpašās korozīvās vidēs.

Pamatmateriālu salīdzinājums:

Augstas{0}}temperatūras veiktspējas salīdzinājums:

Korozijas izturības salīdzinājums:

Mehāniskās īpašības istabas temperatūrā (bezšuvju caurule):

Praktiskās pielietošanas vadlīnijas:

Izvēlieties Incoloy 800 bezšuvju cauruli šādos gadījumos:

Izvēlieties 316L bezšuvju cauruli šādos gadījumos:

Veiktspējas dati — oksidācija (svara pieaugums pēc 1000 stundām):

Veiktspējas dati – šļūde pie 550 grādiem, 50 MPa spriegums:

Gadījuma piemērs — ķīmiskā reaktora gaisa līnija:

Pakalpojums:450 grādi, ir hlorīdi (2-5 ppm), organiskie hlorīdi

316L bezšuvju rezultāts:SCC plaisāšana 8 mēnešu laikā (kaut arī bezšuvju, materiāls neizdevās)

Incoloy 800 bezšuvju rezultāts:6+ gadu serviss, nav plaisu, neliela vienmērīga oksidācija

Izmaksu atšķirība:Incoloy 800 bija 3x 316L, taču izvairījās no divām nomaiņām un ražošanas dīkstāves

Gadījuma piemērs — augsta{0}}spiediena ūdeņraža līnija:

Pakalpojums:350 grādi, 80 bāri, 95% H₂

316L bezšuvju rezultāts:Neliela ūdeņraža trauslums pēc 3 gadiem (samazināta elastība)

Incoloy 800 bezšuvju rezultāts:8+ gadi, bez trausluma

Secinājums:Incoloy 800 ir vēlams ūdeņraža spiedienam virs 50 bar

Kopsavilkuma salīdzināšanas tabula:

Galīgais ieteikums:Apkalpošanai temperatūrā virs 425 grādiem, vidēs, kas satur hlorīdu-, augsta-ūdeņraža spiedienā vai skābēs (izņemot spēcīgas reducējošās skābes), Incoloy 800 bezšuvju caurule nodrošina izcilu veiktspēju, kas attaisno tās augstākās izmaksas. Zemas -temperatūras, tīras, hlorīda nesaturošai apkopei zem 400 grādiem, 316 l bezšuvju caurule joprojām ir ekonomiska izvēle. Inženieriem ir jānovērtē katra pielietojuma īpašās temperatūras, korozijas, spiediena un drošības prasības, nevis jāatbilst nevienam materiālam vispārēji.

---

Q5: Kā pircējam pēc saņemšanas jāpārbauda Incoloy 800 bezšuvju caurules kvalitāte?

A:Incoloy 800 bezšuvju cauruļu kvalitātes pārbaude ir būtiska, lai novērstu viltotu,-neatbilstošu specifikāciju vai bojātu materiālu izmantošanu. Sistemātisks saņemšanas pārbaudes process aizsargā pret dārgām kļūmēm un drošības incidentiem.

Soli{0}}pa-Saņemt pārbaudi:

1. darbība – dokumentācijas pārskatīšana

MTR ķīmijas pārbaude (UNS N08800):

MTR stiepes pārbaude:

2. darbība – vizuālā un marķējuma pārbaude

3. darbība — izmēru pārbaude (uz vietas pārbaude)

ASTM B163 caurulēm (siltummainis):

4. darbība — pozitīva materiāla identifikācija (PMI)

Veikt tālākkatrs caurules garums(vismaz divas vietas katrā caurulē). Rokas XRF (x-staru fluorescence) ir pieņemama.

Pieņemšanas kritēriji (UNS N08800):

Ni: 30-35%

Kr: 19-23%

Mo:<0.5% (distinguishes from 825)

Cu:<0.75%

Fe: atlikums (parasti 40-45%)

Sarkanie karodziņi uz PMI:

5. darbība — cietības vietas pārbaude (ieteicams kritiskiem pakalpojumiem)

Cietība ārpus diapazona norāda:

95 HRB (>200 HB): Nepietiekama atkausēšana vai auksti apstrādāts stāvoklis

<70 HRB (<140 HB): Over-annealed or incorrect alloy

6. darbība. Nesagraujošās pārbaudes pārbaude (ja norādīts)

7. darbība – saplacināšanas tests (destruktīvs, uz parauga – B163 mēģenēm vai, ja norādīts)

Izgrieziet gredzenu no caurules gala (nevis no izmantojamā garuma)

Izlīdziniet starp paralēlajām plāksnēm līdz attālumam=2/3 no sākotnējās OD

Plaisāšana nav atļauta

Pārbaudes kopsavilkuma saņemšanas kontrolsaraksts:

Ko darīt, ja materiāla pārbaude neizdodas:

Viltots materiāls — sarkanie karogi:

Price significantly below market (>par 30% zemāks)

Piegādātājs nevar noteikt izejmateriālu dzirnavu avotu

MTR izskatās vispārīgs (bez siltuma numura, vispārējs paraksts)

Marķējumā ir norādīts "Incoloy 800", bet nav UNS numura

PMI parāda nepareizu ķīmiju

Rīcība saistībā ar aizdomām par viltošanu:

Nelietot. Visu materiālu karantīnā.

Paziņojiet piegādātājam rakstiski.

Pieprasiet trešās puses{0}}laboratorijas analīzi (OES ķīmija, stiepe, cietība).

Iesniedziet pretenziju, pamatojoties uz pirkuma pasūtījuma noteikumiem.

Ziņo nozares asociācijām (piem., MTI, API).

Trešās-puses laboratorijas verifikācija (strīdu gadījumā):

Dokumentācijas saglabāšana:

Kopsavilkums — pircēja kvalitātes kontrolsaraksts Incoloy 800 bezšuvju caurulei:

Sekojot šim sistemātiskajam verifikācijas procesam, pircēji var droši pieņemt vai noraidīt Incoloy 800 bezšuvju caurules, nodrošinot, ka to kritiski augstās{2}}temperatūras, augsta spiediena vai korozīvā šķidruma apstrādes sistēmās nonāk tikai atbilstošs, izsekojams, augstas kvalitātes materiāls. Nelieli ieguldījumi pārbaudes saņemšanā novērš dārgas kļūmes, ražošanas aizkavēšanos un drošības incidentus pakārtotajā posmā.
