Inconel 625 ir niķeļa-hroma-molibdēna-niobija sakausējums. 1. un 2. pakāpe galvenokārt atšķiras ar atlaidināšanas temperatūru, ekspluatācijas temperatūras diapazonu, mikrostruktūru un piemērojamiem darba scenārijiem. Atšķirība izriet no dažādiem termiskās apstrādes grafikiem, kas pielāgo graudu izmēru un mehāniskās īpašības mērķtiecīgiem rūpnieciskā pakalpojuma apstākļiem.
Norādiet ārējo diametru, sienas biezumu un daudzumu - Mēs pārbaudīsim jūsu prasības.
Galvenā atšķirība starp Inconel 625 1. un 2. pakāpi
Galvenā atšķirība starp ASTM B163 Inconel 625 Grade 1 un Grade 2 ir totermiskās apstrādes (atlaidināšanas) temperatūras un paredzētās ekspluatācijas temperatūras, kas ietekmē to mehānisko veiktspēju un šļūdes pretestību augstā karstumā.
1. Atkausēšanas temperatūra
- 1. pakāpē tiek izmantota augstas-temperatūras pilna šķīduma atkausēšana 1095–1150 grādos. Šī augstā temperatūra izšķīdina lielāko daļu niobija intermetālisko fāžu un nodrošina pilnīgu pārkristalizāciju.
- 2. pakāpē tiek izmantota zemākas-temperatūras sprieguma-atslodze/daļēja rekristalizācijas atkausēšana 980–1040 grādos. Tas novērš pārmērīgu graudu augšanu, saglabājot smalkāku graudu struktūru bez sakausējuma elementu pilnīgas šķīdināšanas.
2. Pakalpojuma temperatūra un faktiskā izmantošana
- 1. klase ir paredzēta ilgstošai augstai{1}}temperatūras videi. Tas saglabā struktūras stabilitāti ilgstošas-iedarbības apstākļos līdz 980 grādiem, piemērots termiskām iekārtām, kas iztur nepārtrauktu augstas{5}}temperatūras šļūdes slodzi.
- 2. pakāpe ir paredzēta vidēju{1}}temperatūras kodīgu vidi zem 815 grādiem. Tam nav nepieciešama īpaši-augsta šļūdes pretestība, priekšroka tiek dota telpas un vidējas temperatūras mehāniskajai izturībai spiediena-gultņu korozijas iekārtām.
3. Mikrostruktūra
- 1. pakāpe: rupji vienādainu graudi pēc pilnīgas pārkristalizācijas. Nb un Mo pilnībā izšķīst niķeļa matricā. Neveidojas trausla δ fāze, kas uzlabo augstas-temperatūras šļūdes veiktspēju.
- 2. pakāpe: smalki daļēji{1}}pārkristalizēti graudi. Sīki NbC karbīdi paliek graudu robežās. Smalkie graudi stiprina matricu mērenā temperatūrā, bet šļūdes veiktspēja pasliktinās virs 815 grādiem.
4. Performance
- 1. pakāpe: izcila augstas-temperatūras pārrāvuma izturība un termiskā stabilitāte. Tā stiepes izturība istabas temperatūrā ir salīdzinoši zema.
- 2. pakāpe: lielāka ražība un stiepes izturība istabas un vidējā temperatūrā, labāka noguruma izturība zem 815 grādiem. Šļūdes pretestība strauji samazinās, kad darba temperatūra pārsniedz 815 grādus.
Salīdzināšanas tabula
| Vienums | Inconel 625 1. klase | Inconel 625 2. klase |
|---|---|---|
| Atkausēšanas temperatūra | 1095–1150 grādi, ātra dzesēšana pēc atkausēšanas | 980–1040 grādi, gaisa dzesēšana pēc atkausēšanas |
| Servisa temperatūra | Līdz 980 grādiem nepārtrauktai apkalpošanai; īstermiņa maksimums-1040 grādi | Līdz 815 grādiem nepārtrauktai darbībai; īstermiņa maksimums-870 grādi |
| Mikrostruktūra | Pilnībā pārkristalizēti rupji vienādsānu graudi; izšķīdušas niobija{0}}bagātas nogulsnes (bez δ fāzes) | Daļēji pārkristalizēti smalki graudi; ierobežotas smalkas NbC nogulsnes, nav masīvas δ fāzes |
| Galvenā veiktspēja | Augsta šļūdes plīsuma izturība paaugstinātā temperatūrā; zemākas telpas temperatūras -temperatūras stiepes izturība; lieliska augstas{1}}temperatūras noguruma izturība | Augstāka telpas{0}}temperatūra un stiepes izturība; labāks zema-cikla nogurums mērenā temperatūrā; nedaudz zemāka šļūdes pretestība |
| Faktiskās lietošanas scenāriji | Gāzes turbīnu sadedzināšanas iekārtas, krāsns komponenti, augstas temperatūras{0}}cauruļvadi, kas pakļauti ilgstošai termiskai slodzei{1}} | Spiedientvertnes, ķīmisko procesu iekārtas, jūras ūdens korozijas daļas, kas darbojas zem 815 grādiem |
Inconel 625 GRADE1 pret GRADE2: ķīmiskais sastāvs (masas%)
| Elements | ASTM B163 Inconel 625 1. klase | ASTM B163 Inconel 625 2. klase | Standarta limits |
|---|---|---|---|
| Ni | Lielāks vai vienāds ar 58,0 | Lielāks vai vienāds ar 58,0 | Lielāks vai vienāds ar 58,0 |
| Kr | 20.0 ~ 23.0 | 20.0 ~ 23.0 | 20.0 ~ 23.0 |
| Mo | 8.0 ~ 10.0 | 8.0 ~ 10.0 | 8.0 ~ 10.0 |
| Nb+Ta | 3.15 ~ 4.15 | 3.15 ~ 4.15 | 3.15 ~ 4.15 |
| Fe | Mazāks vai vienāds ar 5,0 | Mazāks vai vienāds ar 5,0 | Mazāks vai vienāds ar 5,0 |
| C | Mazāks vai vienāds ar 0,10 | Mazāks vai vienāds ar 0,10 | Mazāks vai vienāds ar 0,10 |
| Si | Mazāks vai vienāds ar 0,50 | Mazāks vai vienāds ar 0,50 | Mazāks vai vienāds ar 0,50 |
| Mn | Mazāks vai vienāds ar 0,50 | Mazāks vai vienāds ar 0,50 | Mazāks vai vienāds ar 0,50 |
| S | Mazāks vai vienāds ar 0,015 | Mazāks vai vienāds ar 0,015 | Mazāks vai vienāds ar 0,015 |
| P | Mazāks vai vienāds ar 0,015 | Mazāks vai vienāds ar 0,015 | Mazāks vai vienāds ar 0,015 |
Piezīme: 1. un 2. pakāpei ir identisks ķīmiskais sastāvs. Pakāpju diferenciācija rodas no termiskās apstrādes un graudu izmēra kontroles, nevis sakausējuma ķīmijas.
GRADE1 pret GRADE2: Telpa-Temperatūras mehāniskās īpašības (ASTM B163)
| Īpašums | ASTM B163 1. pakāpe | ASTM B163 2. pakāpe |
|---|---|---|
| Termiskā apstrāde | Atkvēlināts | Šķīdums rūdīts, kontrolēts graudu izmērs |
| Minimālā stiepes izturība | Lielāks vai vienāds ar 827 MPa (120 ksi) | Lielāks vai vienāds ar 827 MPa (120 ksi) |
| Minimālais ienesīguma stiprums (0,2% nobīde) | Lielāks vai vienāds ar 415 MPa (60 ksi) | Lielāks vai vienāds ar 240 MPa (35 ksi) |
| Minimālais pagarinājums (2 collas / 50 mm gabarīta garums) | Lielāks vai vienāds ar 30 % | Lielāks vai vienāds ar 40 % |
| Graudu lielums | Nav obligātu graudu izmēra prasību | Kontrolēta smalka un vienmērīga graudu struktūra |
| Aukstā formēšana | Mērens; Nav ieteicams šauram rādiusa U{0}}liekumam | Lielisks, paredzēts U-liekuma siltummaiņa caurulei |
| Primārais pielietojums | Taisnas siltummaiņa caurules (nav nepieciešama locīšana) | U-locītas caurules, augstas-temperatūras cikliski ekspluatācijas siltummaiņi |
Piezīme: 2. pakāpei ir zemāka minimālā tecēšanas robeža un lielāks pagarinājums. Tas nodrošina izcilu elastību, lai novērstu mikroplaisas U-liekuma aukstās formēšanas laikā, un nodrošina labāku termisko noguruma izturību, veicot atkārtotu karsto-auksto ciklu siltummaiņa darbībai.
INCONEL 625 1. klases un 2. klases lietojuma raksturlielumu padziļināta analīze-
ASTM B163 Inconel 625 1. klase
1. klase ir B163 625 siltummaiņa caurules parastā atlaidinātā klase. Tam ir augstāka telpas -temperatūras izturība un stabila pamata izturība pret koroziju, kā arī rentablākas cenas. Pēc standarta atkausēšanas apstrādes caurule atbilst rūpniecisko siltumapmaiņas iekārtu mehāniskajām un pretkorozijas{6}}pamata prasībām.
Piemērojamie scenāriji: tīri taisnu cauruļu siltummaiņi, statiskās siltumapmaiņas sistēmas bez aukstas locīšanas apstrādes, vidējas un zemas temperatūras darba apstākļi zem 593 grādiem un vispārīgas ķīmiskās korozijas siltuma apmaiņas iekārtas ar zemu cikla frekvenci.
ASTM B163 Inconel 625 2. klase
2. klase ir augstas-precizitātes risinājums-atlaidināta klase, kas ir īpaši optimizēta siltummaiņa veidošanas darba apstākļiem. Izmantojot stingru šķīduma termisko apstrādi un graudu izmēra homogenizācijas kontroli, caurules materiāls iegūst zemāku tecēšanas robežu un ievērojami uzlabo pagarinājumu un stingrību. Iekšējā struktūra ir viendabīga un stabila, novēršot atlikušo spriegumu, kas rodas caurules velmēšanas laikā.
Galvenās priekšrocības: 2. pakāpe pilnībā atrisina 625 caurulīšu plaisāšanas sāpju punktu ciešas -rādiusa U-lieces laikā. Tas saglabā struktūras integritāti pēc aukstās formēšanas bez atlikušajiem mikro{5}defektiem. Tikmēr optimizētā graudu struktūra nodrošina izcilu augstas -temperatūras šļūdes pretestību un termiskā noguruma izturību, pielāgojoties 24-stundu nepārtrauktai darbībai un biežai augstas klases siltummaiņu temperatūras ietekmei.
Piemērojamie scenāriji: U-cauruļu siltummaiņi, apvalka-un-cauruļu kondensatora serdeņa caurules, spārnu siltummaiņa caurules, augstas-temperatūras siltummaiņas sistēmas virs 600 grādiem, jūras atsāļošanas siltummaiņas iekārtas un ASME spiedtvertņu kvalitātes projekti, kuriem nepieciešama stingra NDT pārbaude.
Kā ātri izvēlēties 1. vai 2. pakāpi? Notīrīt atlases rokasgrāmatu
Lai palīdzētu klientiem ātri apstiprināt pareizo atzīmi un izvairītos no pārmērīga-projekta vai zem-standarta iepirkuma, mēs apkopojam vispraktiskākos atlases noteikumus:
Izvēlieties ASTM B{0}} 1. pakāpi, ja:
- Jūsu projektam ir vajadzīgas tikai taisnas caurules bez aukstas locīšanas vai sekundāras formēšanas
- Darba temperatūra ir stabila zem 593 grādiem bez biežiem karstuma{1}}aukstuma cikliem
- Vispārīgas pretkorozijas siltuma apmaiņas prasības, nav stingru noguruma kalpošanas laika standartu
- Projekta budžets ir ierobežots, un izmaksu{0}}efektīvs iepirkums ir prioritāte
Izvēlieties ASTM B{0}} 2. pakāpi, ja:
- Caurulei nepieciešama U-locīšana, spuras velmēšana vai cita aukstās formēšanas apstrāde
- Darba temperatūra pārsniedz 600 grādus, kam nepieciešama augsta temperatūras šļūdes pretestība-
- Aprīkojums darbojas nepārtraukti ar biežu karstu un aukstu mainīgu triecienu
- Projekts pieder ASME spiedtvertņu, kuģu, naftas ķīmijas augsta standarta inženierijai
- Vietnē ir nepieciešama 100% NDT virpuļstrāva un ultraskaņas pārbaude ar nulles defektu standartu
Sienas biezuma atsauces diapazons ASTM B163 Inconel 625 caurulēm
| Nominālais sienas biezums (mm) | Sienas biezuma pielaides diapazons (mm) |
|---|---|
| 1.0 ~ 3.0 | -0.10 ~ +0.30 |
| 3.0 ~ 6.0 | -0.15 ~ +0.45 |
| 6.0 ~ 10.0 | -0.20 ~ +0.70 |
| 11.1 (projekta atsauce) | -0.25 ~ +0.94 |
| 10.0 ~ 15.0 | -0.25 ~ +0.95 |
| 15.0 ~ 20.0 | -0.30 ~ +1.10 |
Izmēru atsauces un pielaides tabula (garums/platums)
| Nominālais izmērs | Nominālais izmērs (mm) | Pielaides atsauces diapazons (mm) |
|---|---|---|
| Platums | 1829 | -2.0 ~ +3.0 |
| Garums | 6096 | -3.0 ~ +5.0 |
Īsta projekta atsauces lieta
Mēs esam veiksmīgi piegādājuši vairāk nekā 25 tonnas ASTM B163 Inconel 625 Grade1 rūdītu un kodinātu bezšuvju cauruļu ar nominālo sieniņu biezumu 11,1 mm un gala izmēriem 1829 mm × 6096 mm. Norunātā sienas biezuma pielaide bija -0,25/+0.94 mm.
Varam ražot gan Grade1, gan Grade2 Inconel 625 siltummaiņa caurules dažādās sienu biezuma un garuma kombinācijās.Lai saņemtu oficiālu piedāvājumu, nosūtiet nepieciešamo OD, sienas biezumu, garumu un pakāpi.
| Materiāla apraksts | Pilns apraksts angļu valodā |
|---|---|
| INCONEL 625, 1. KĀRTĪBA, RAUDZĒTS UN marinēts | ASTM B163 Inconel 625, 1. klase, rūdīta un marinēta bezšuvju caurule |
Mūsu piegādes jauda un atbalsta pakalpojums
Mēs piegādājam pilnas -specifikācijas ASTM B163 Inconel 625 1. un 2. pakāpes siltummaiņa bezšuvju caurules, kas pilnībā atbilst starptautiskajiem inženiertehniskajiem standartiem, atbalsta pielāgotu apstrādi un stingru trešās puses pārbaudi:
- Pilnīgas specifikācijas: taisnas caurules, U-locītas caurules, spurainās caurules, precīzās kapilārās caurules
- Stingras klasifikācijas piegāde: 1. un 2. pakāpe tiek ražota un uzglabāta atsevišķi, lai izvairītos no sajaukšanas

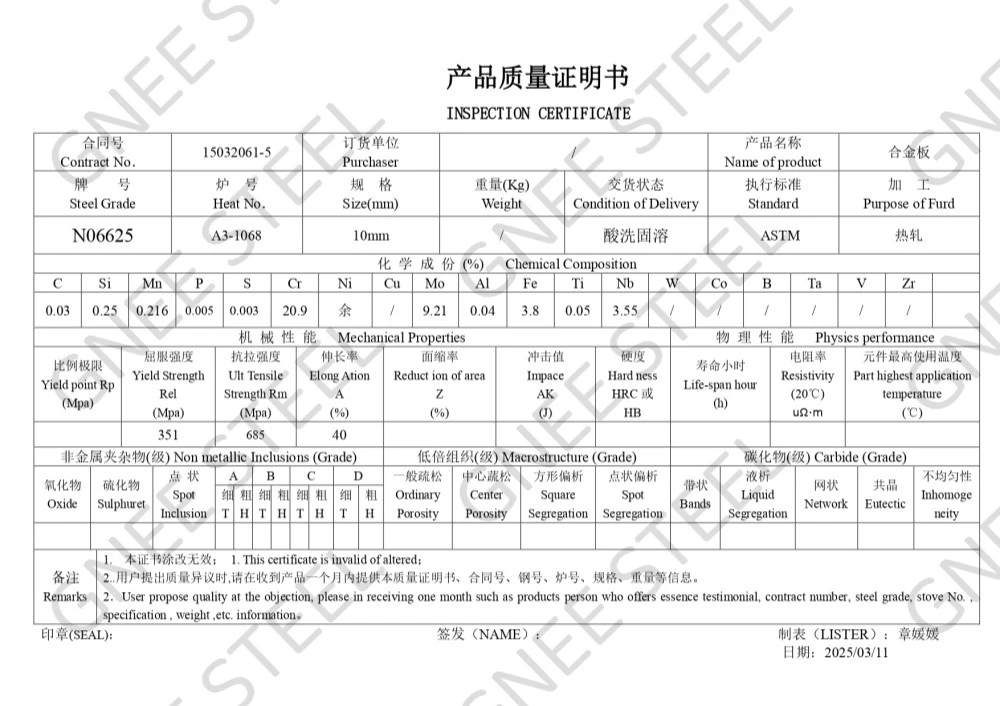

- Pilni pārbaudes ziņojumi: MTR sertifikāts, PMI ziņojums, UT/NDT defektu noteikšanas ziņojums, graudu izmēra pārbaudes ziņojums
- Pielāgots pakalpojums: fiksēta-garuma griešana, precīza locīšana, iekšējo un ārējo sienu pulēšana, pret-oksidācijas iepakojums
Sazinieties ar mums, lai iegūtu jaunāko 625 sakausējuma eksporta cenas piedāvājumu
FAQ:
Kas ir ASTM standarts Inconel 625?
ASTM standarts Inconel 625ir atkarīgs no konkrētā produkta formas, un vispārīgais apzīmējums ir vispārēji izsekotsUNS N06625.
Vai Inconel 625 ir nerūsējošais tērauds?
Nē, Inconel 625 nav nerūsējošais tērauds; tas ir aniķeļa{0}}supersakausējums.
Vai Inconel 625 var sarūsēt?
Nē, Inconel 625 nerūsē, jo nesatur brīvu dzelzi, lai veidotu tradicionālo sarkano dzelzs oksīdu, lai gan ekstremālos apstākļos tas var piedzīvot īpašu ķīmisku koroziju.
