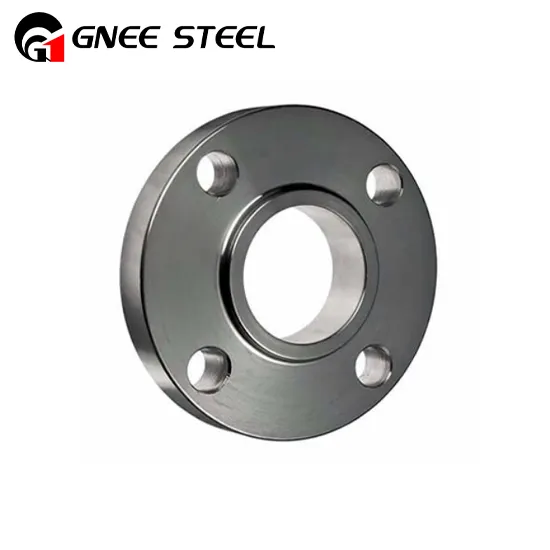

Slip On Atloki

Uzslīdošie atloki ir apļveida diski ar caurulei līdzīgu pagarinājumu. Tie ir paredzēti, lai slīdētu pāri caurules galam un pēc tam piemetināti uz caurules. Pēc tam atloku pieskrūvē pie cita tāda paša veida atloka vai cita veida atloka. Slīdošie atloki ir nostiprināti ar skrūvēm, lai nodrošinātu ciešu blīvējumu un novērstu noplūdi.

Nosūtīt pieprasījumu

Tērzēšana tūlīt

Kā vadošais piegādātājs un ražotājs Ķīnā GNEE Steel piedāvā rentablus niķeļa-leģētus izstrādājumus.

Sūtīt e{0}}pastu:ss@gneesteel.com
Tālr.:+8615824687445

Produkta ievads

Uzslīdošie (SO) atloki ir atloku veids, kam uz blīvējuma virsmas ir plakana virsma, un tos parasti izmanto zemspiediena lietojumos. Tos sauc par "slīdēšanas", jo tos var viegli uzslīdēt uz caurules vai armatūras gala un pēc tam piemetināt vietā. Tiem ir arī izurbts iekšējais diametrs, kas atbilst caurules ārējam diametram, nodrošinot vienmērīgu šķidrumu vai gāzu plūsmu.

Produkta veids	Uzslīdošs caurules atloks, ASME 16.5 Slip On Flanges / SORF atloki
Izmērs	½" (15 NB) līdz 48 collu (1200 NB)
Klase	150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, DIN standarta ND-6, 10, 16, 25, 40 utt.
Nerūsējošā tērauda slīdēšana uz atlokiem	ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
Oglekļa tērauda slīdēšana uz atlokiem	ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70
Leģētā tērauda slīdēšana uz atlokiem	ASTM/ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91
Dupleksā tērauda slīde uz atlokiem	ASTM/ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
Specializēties	Pēc zīmējuma
Standarta	ANSI : ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 ,JIS,DIN,BS4504,SABS1123,EN1092-1, UNI,AS2129,GOST{13}} DIN: DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, 6IN , DIN2637, DIN2638, DIN2673 BS: BS4504, BS4504, BS1560, BS10
Savienojuma veids / Atloka sejas tips	Gredzena veida locītava, klēpja locītava, pacelta seja, plakana seja, liels vīrietis-sieviete, mazs vīrietis-sieviete, liela mēle un rieva, maza mēle un rieva

Inconel Slip On Flange

Slip-On atloku veidi un to pielietojums

Ir divi galvenie uzslīdošo atloku veidi, un katrs ir izstrādāts, lai atbilstu īpašām prasībām un pielietojumiem cauruļvadu sistēmās:

Standarta uzslīdošie atloki
Standarta vai paaugstinātas virsmas uzslīdēšanas atlokiem ir paaugstināta virsma uz blīvējuma virsmas. Šī funkcija nodrošina starplikas platformu, nodrošinot uzticamu blīvējumu starp atloku un blakus esošo cauruli vai veidgabaliem. Rezultātā tie ir labi piemēroti zema spiediena lietojumiem, kur skrūvju pievilkšanas spēki var pietiekami saspiest blīvi, lai novērstu noplūdes.

Klēpju savienojumu uzslīdošie atloki
Klēpju savienojumu uzslīdošiem atlokiem ir plakana virsma un atsevišķs atbalsta atloks. Atbalsta atloku pārslīd pāri caurules galam un izlīdzina ar klēpja savienojuma atloka galu, kas pēc tam tiek savienots ar cauruli. Šis dizains nodrošina rotācijas kustību, nodrošinot izlīdzināšanas elastību uzstādīšanas vai apkopes laikā. Tos bieži izmanto sistēmās, kurām nepieciešama bieža demontāža, termiskā izplešanās vai saraušanās.

Uzslīdēšanas atloku lietošana

Slip On Flanges parasti izmanto šādās lietojumprogrammās:

Zema spiediena lietojumi:Slip On Flanges tiek plaši izmantoti zema spiediena lietojumos, piemēram, ūdens un gāzes cauruļvados, kur spiediens nepārsniedz 300 psi.

Ķīmiskās un naftas ķīmijas rūpnīcas:Slip On Flanges ir izplatītas ķīmiskajās un naftas ķīmijas rūpnīcās, kur tās savieno cauruļvadu sistēmas un iekārtas.

HVAC sistēmas:Slīdošie atloki ir izplatīti HVAC (apkures, ventilācijas un gaisa kondicionēšanas) sistēmās, kur tos izmanto, lai savienotu kanālus un cauruļvadus.

Ūdens attīrīšanas iekārtas:Slip On Flanges tiek izmantotas ūdens attīrīšanas iekārtās, kas savieno cauruļvadu sistēmas un iekārtas.

Pārtikas un dzērienu rūpniecība:Slip On Flanges ir plaši izplatītas pārtikas un dzērienu rūpniecībā, kur tos izmanto cauruļvadu sistēmu un aprīkojuma savienošanai.
